1. Einführung

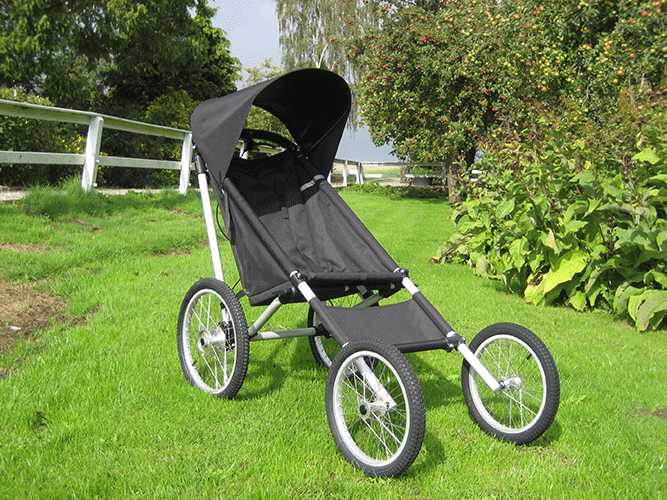

Vielen Dank für den Kauf eines KFN 4Wheler Rabe.

Dieses Qualitätsprodukt ist entwickelt für die alltägliche Lebensführung für Familien mit speziellen Bedürfnissen oder Anforderungen an die Mobilität zu verbessern.

Das Handbuch soll Ihnen bei der sicheren Verwendung und Wartung Hilfen mit Ihrer KFN 4Wheler Rabe. zu lesen, um sicherzustellen, dass Sie das Produkt wie empfohlen Wenn Sie weitere Informationen und Beratung wenden Sie sich bitte an KFN.

Genießen Sie Ihren 4Wheler Rabe rehabuggy!

INHALT

Allgemeine Informationen

1. Einführung

2. Empfehlungen

3. Konformitätserklärung

4. Garantie

5. Service und Reparatør

Sicherheitsmaßnahmen

1. Allgemeine Sicherheit

Montageanleitung

1. Rehabuggy

2. Verstellung der Fußstütze

Zubehör

1. Sonnenverdeck

2. Regen Decking

3. Sitzeinlage

Technische Daten

2. Empfehlungen

Die KFN 4Wheler Rabe ist für Nutzer mit besonderen Bedürfnissen mit der empfohlenen Altersgruppe 4-10 Jahre für den Junior und 10 Jahren zu kleinen Erwachsenen für die Senioren konzipiert.

Der Zweck der rehabuggy ist für die Familie, um ihre Aktivitäten im Freien von Wandern, Rennen, Trekking-und Wander-off road weiter. Die vier Räder geben maximale Stabilität auf vielfältigen. Untergründen entwickelt.

KFN ApS - Bondesvadvej - 15 DK - 8300 - Odder - Denmark

+4586142265

www.kfn-aps.dk kfn@kfn-aps.dk

logstol30mm


Sicherheitsmaßnahmen

1. Allgemeine Sicherheit

Sicherheitstechnische Kontrollen und Wartungsintervalle

Eine regelmäßige Kontrolle aller Bedienelemente und Befestigungsschrauben sollte jeden Monat durchgeführt werden.

Der Schiebeschlitten sollte von Sand freigehalten werden.

Bitte denken Sie daran, nach jeder Einstellung die Schrauben, Klemmhebel wieder festzustellen bzw. zu arretieren.

Prüfen Sie Bremsen und Bremsbeläge sind in gutem Zustand und voll funktionsfähig.

Bremsen beim Laden und Entladen von wagen.

Hängen Sie keine schweren Gegenstände auf den Lenker, da dies die Lage des Schwerpunktes des Kinderwagens beeinträchtigen und möglicherweise zu Instabilität führen.

DangerGeneral_fmt

2. Empfehlungen

Die KFN 4Wheler Rabe ist nicht geeignet für den ganzen Tag Sitzmöbel, ist es als Freizeit-Produkt für die Nutzer über unebenes Gelände Beförderung bestimmt.

3. Konformitätserklärung

Dieser Kinderwagen konform mit der Richtlinie Prüfungen, wie sie im EG-Richtlinie 93/42/EWG Medical und ist daher CE-gekennzeichnet.

4. Garantie

Die Garantieleistungen erstreckt sich das Produkt für 12 Monate, wenn im Einklang mit den Empfehlungen des Herstellers verwendet. Ab Missbrauch wird der Garantieleistungen nicht andvendbar.

5. Service und Reparatur

Während der Garantiezeit sollte Wartungs-und Reparaturarbeiten von einem autorisierten Händler mit KFN Vertragspartei vorgenommen werden. Im Zweifelsfall wenden Sie sich bitte an KFN anrufen +4586142265.

DangerGeneral_fmt
DangerGeneral_fmt

Stellen Sie sicher, Räder sind korrekt montiert und engagiert.

Entfernen Sie keine Räder, wenn der Kinderwagen ist besetzt.

Zur Aufrechterhaltung der Stabilität des Kinderwagens die der Benutzer nicht ausstehen müssen, sitzen auf den Knien reiten mit Blick gegen die Fahrtrichtung.

Metallteile, wenn im direkten Sonnenlicht links, kann sich sehr heiß anfühlt.

Achtun, wenn Sie den Kinderwagen an einer Steigung werden. Immer Parken mit den Hinterrädern auf dem höchsten Punkt mit den Bremsen verlobt! Um die Benutzer nicht herausfallen können, den Kinderwagen Tipps rückwärts oder wegrollen. Ebenso beim Überschreiten einer schweren Steigung, bewusst sein, den Kinderwagen konnte seitwärts Spitze.

Wenn die Aufhebung der 4Wheler Rabe, wenn geladen wird, Halten Sie den Rahmen auf die folgenden Punkte:

• Beide Seiten des Rahmens in der Nähe der Vorderräder

• Die Hinterachse

• The handlebar

Reifendruck

Richtig aufgepumpte Reifen erhöht den Umgang mit Leistung und Manövrierfähigkeit des rehabuggy - der Druck muss 29 Psi (oder 2 Bar) pro Reifen.

Lassen Sie nicht die Benutzer in der rehabuggy unbeaufsichtigte – sogar mit dem Gurt gesichert und die Bremsen beschäftigt.

Die maximale Kapazität der Tasche sind 3 kgs.

Die rehabuggy ist für nur einen Benutzer bestimmt.

Die maximale Belastbarkeit für die rehabuggy sind wie folgt:

Junior 60 kgs

Senior 80 kgs

Warnung - Bewahren Sie Verpackung aus der Reichweite von Kindern

DangerGeneral_fmt


KFN ApS - Bondesvadvej - 15 DK - 8300 - Odder - Denmark

+4586142265

www.kfn-aps.dk kfn@kfn-aps.dk


logstol30mm
MONTAGEANLEITUNG

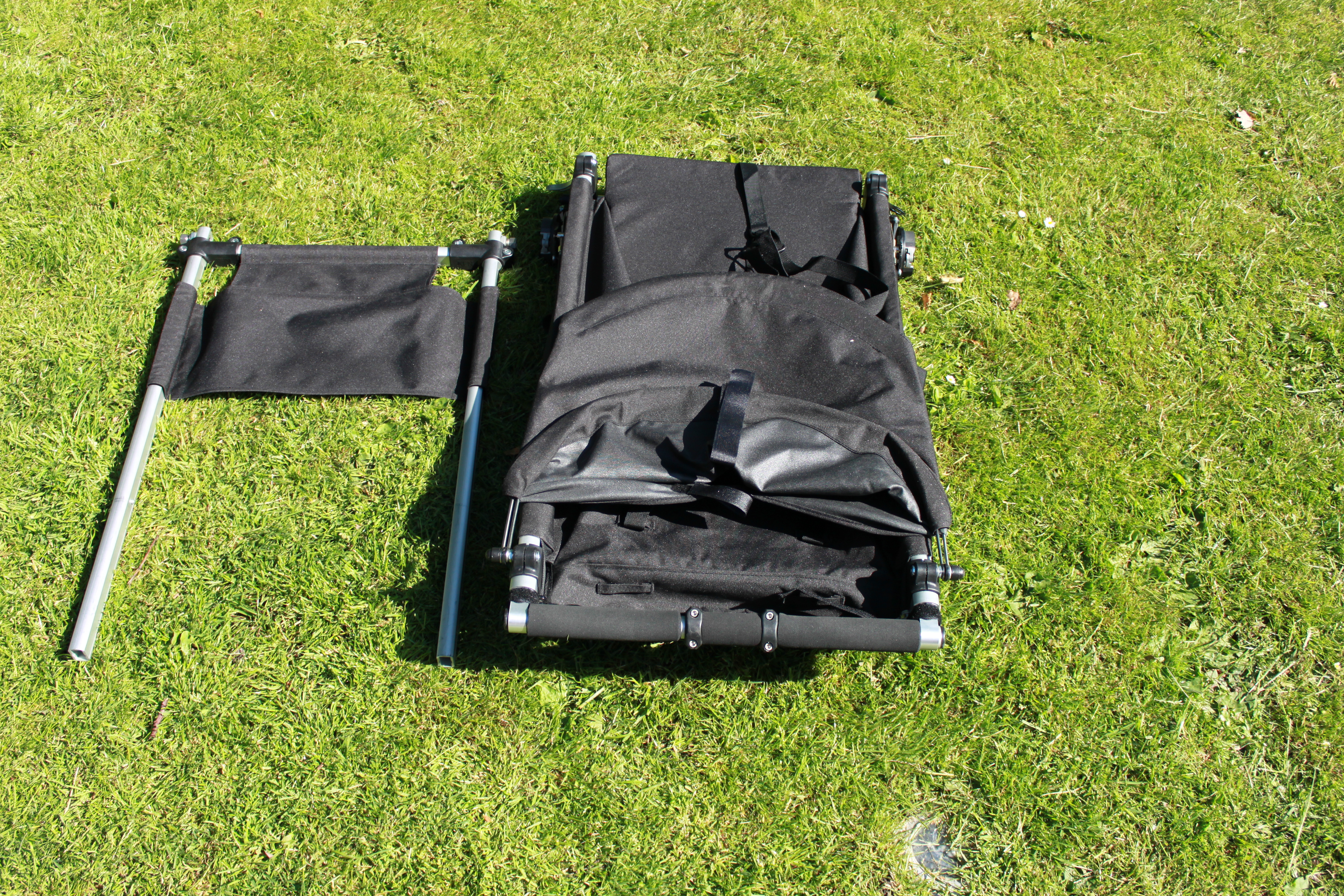

1. Rehabuggy Ihre Rehabuggy wird in einer Box, mit:

1 x Chassis inklusive Sonnenverdeck

2 x hinten 18 “Räder

2 x vor 16 “-Rädern

4 x Schnellspanner Radachsen

MontageDangerGeneral_fmt

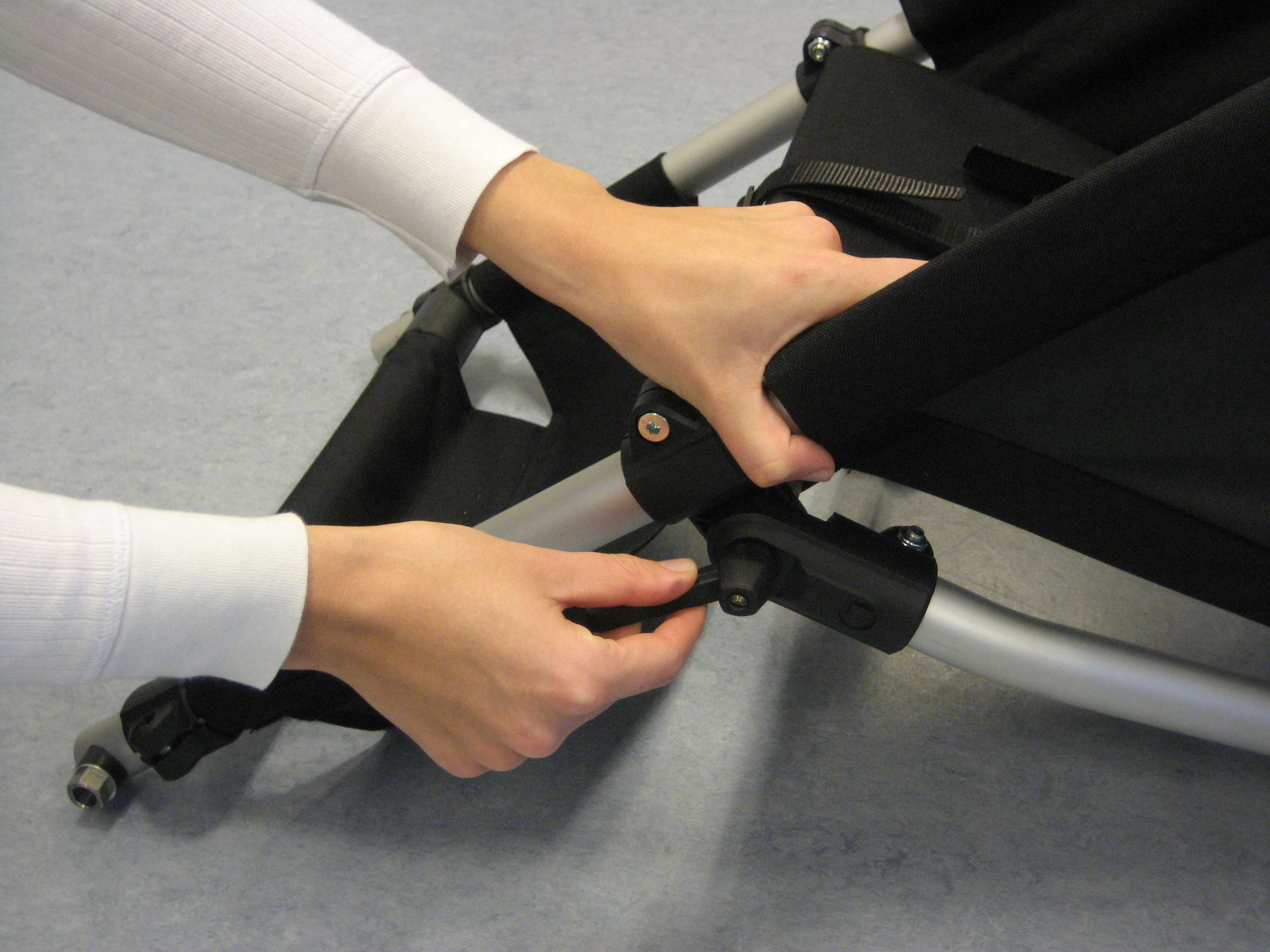

Suchen Sie die beiden schwarzen Hebel an beiden Seiten des Rahmens.

IMG_0307_fmt

Unscrew the bolts using the levers.

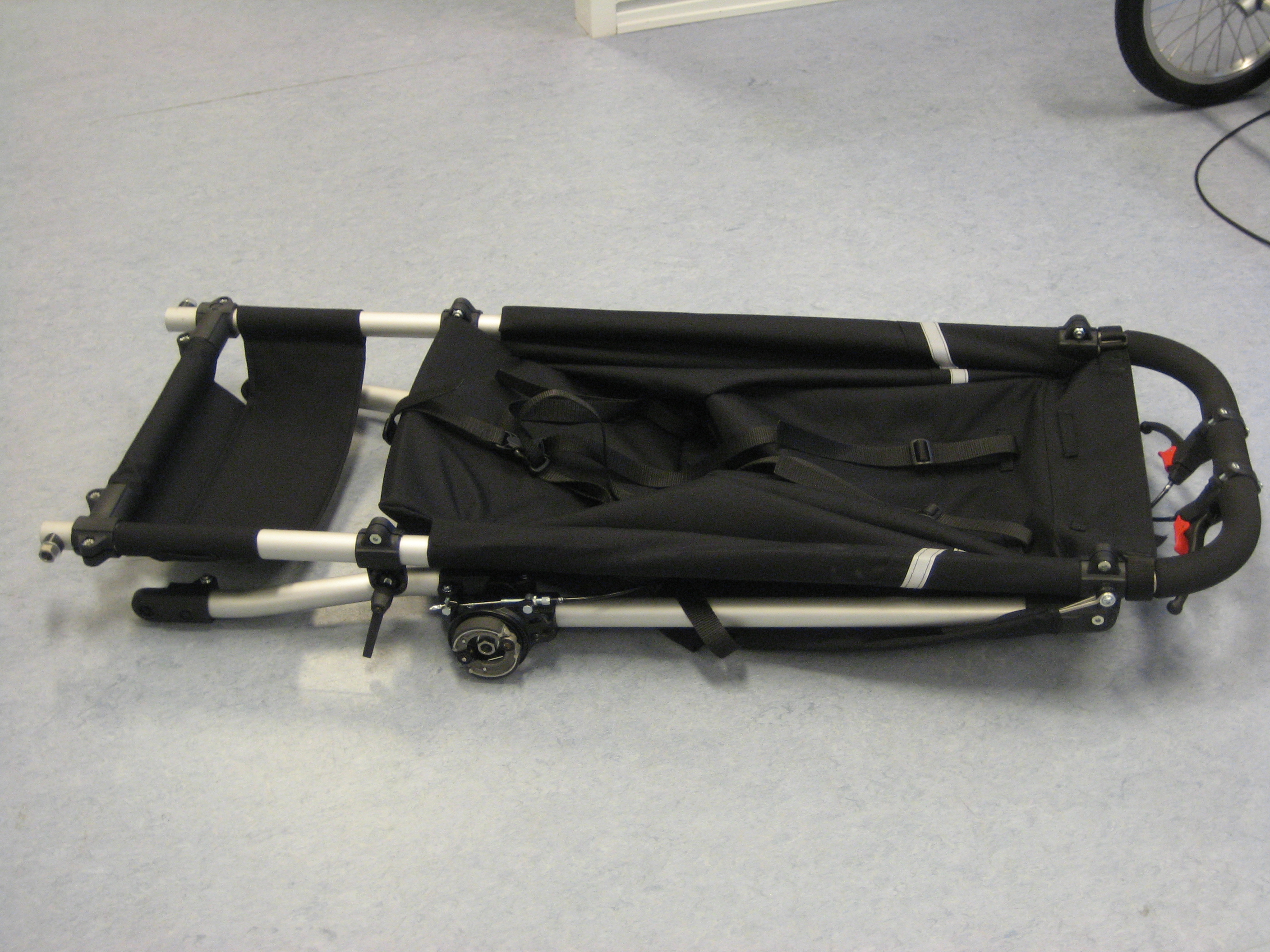

IMG_0308_fmt

Legen Sie die Enden der Tragarm in Einklang mit dem Loch und setzen Sie die Schraube mit dem Hebel zu ziehen (Der Hebel kann in jeder beliebigen Position platziert werden, sobald die Schraube festgezogen wird).

Wiederholen Sie dies für den anderen Tragarm.

IMG_0306_fmt

Räder Montage

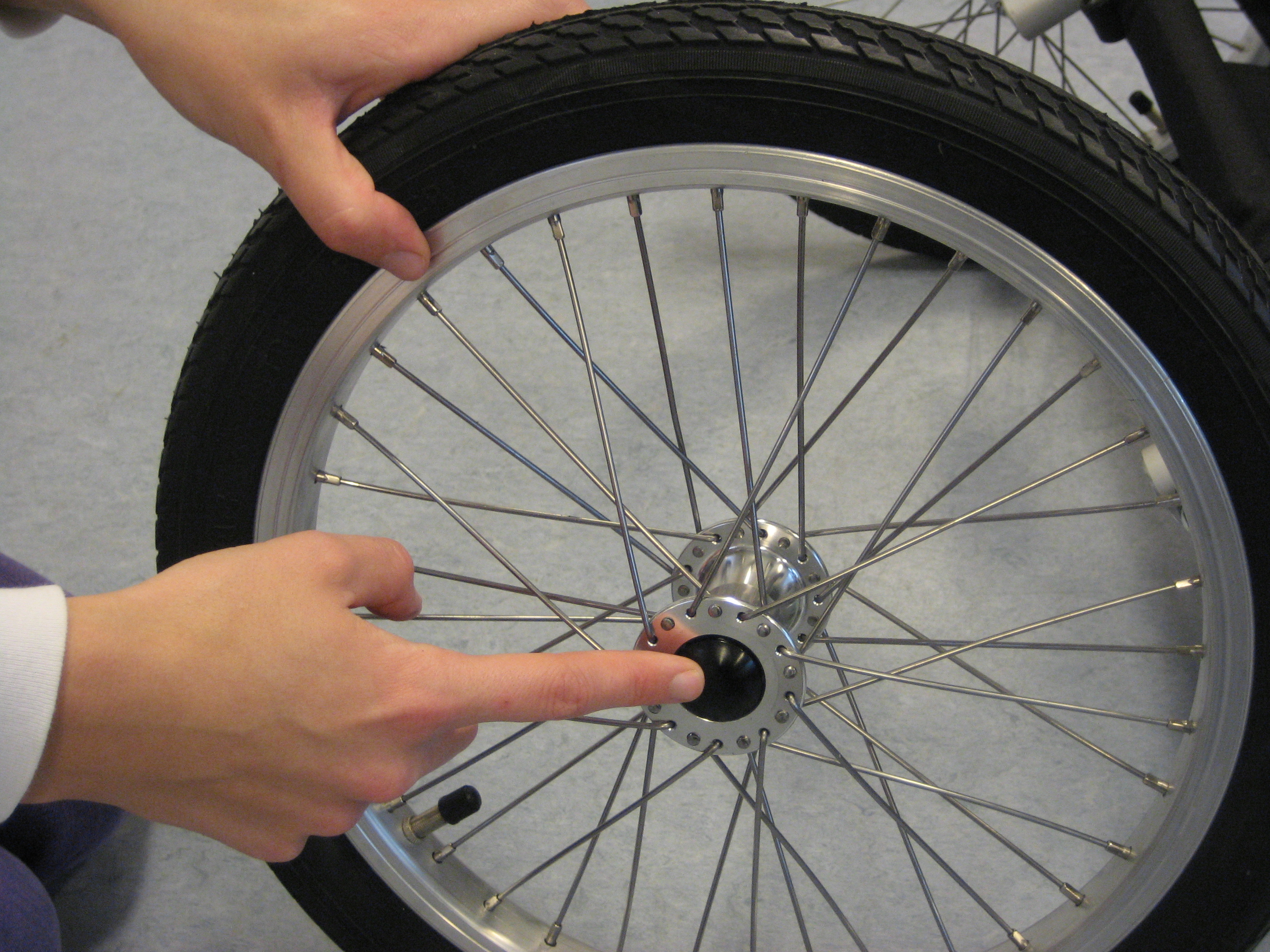

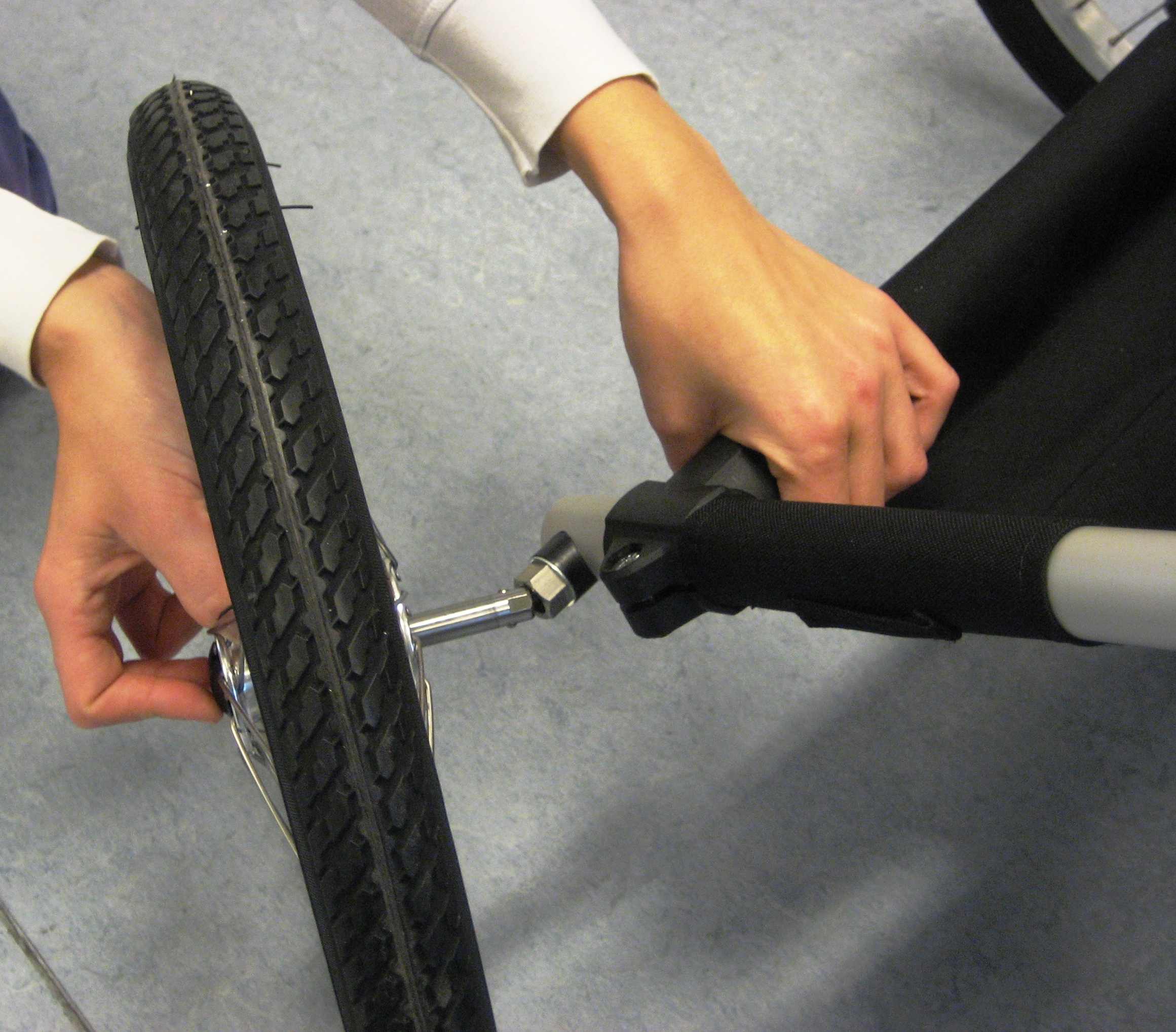

Für alle Räder - die Radachse gehen durch die Mitte des Rades. Drücken des gefederten Ende.

IMG_0306_fmt

Macht sich sicher die Bremsen sind nicht verlob, wenn sie die Räder an die rehabuggy Abschlussen.

Drücken Sie die schwarze Taste und drücken Sie die Radachse durch die Röhrean die Hinterräder. Drücken Sie die schwarze Taste und drücken Sie die Radachse durch die Röhre

Front-Räder - drücken Sie die schwarze Taste und drücken Sie die Radachse durch das Rohr an der Außenseite des Rahmens,

IMG_0306_fmt

Bremse Betrieb

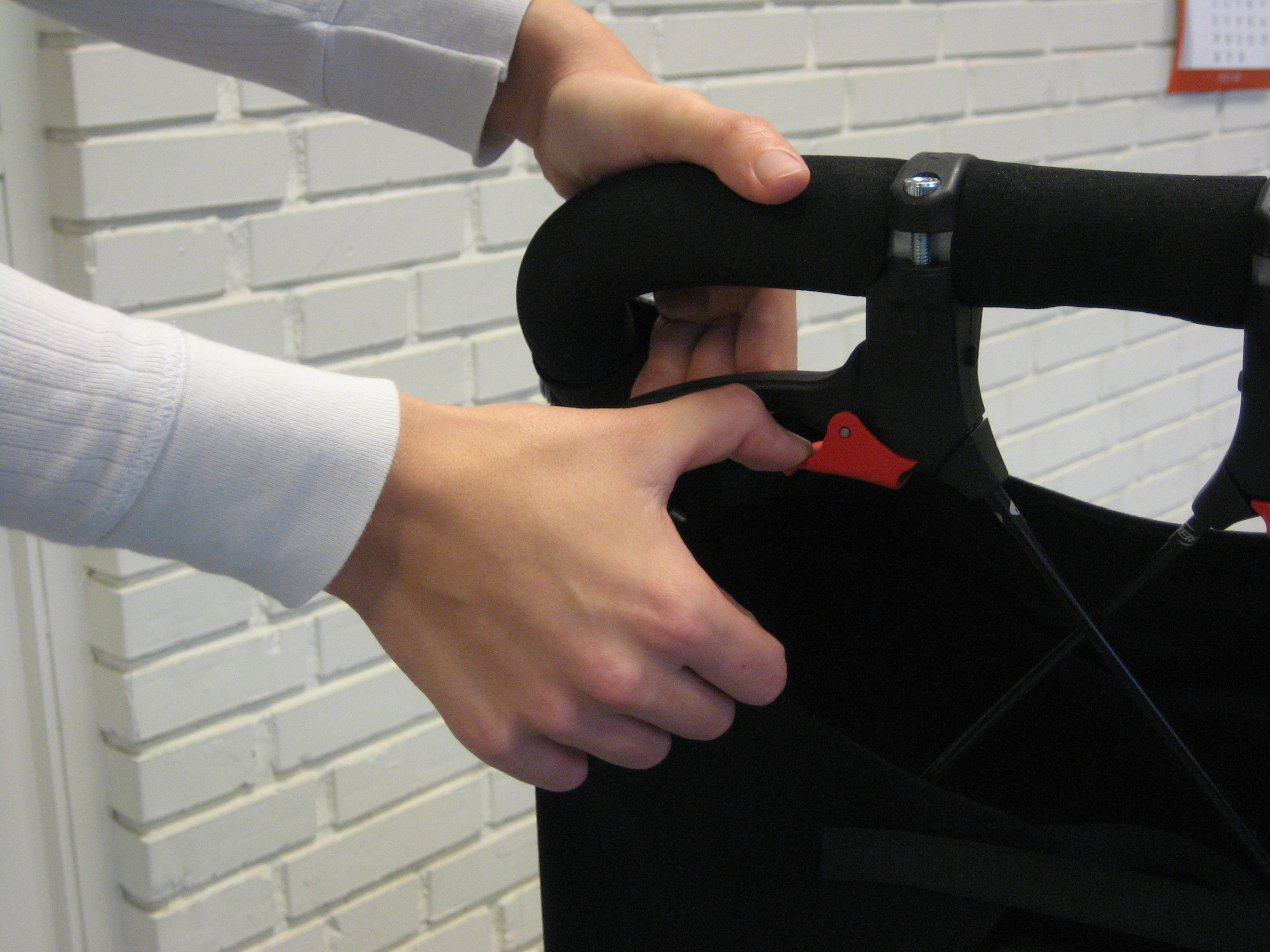

Beim Abstellen des Kinderwagens, drücken Sie den Bremshebel und verwenden Sie den roten Hebel, um die Bremse zu sperren. Zum Deaktivieren der Sperre, pressen den Griff, um den roten Hebel freigeben.

DangerGeneral_fmt

Wenn Sie den Kinderwagen an einem steilen Hang, können die Bremsen verwendet werden, um den Kinderwagen Descent Control und auch mit rechts und links zu unterstützen, indem Sie die entsprechenden rechten oder linken Bremshebel drehen werden.

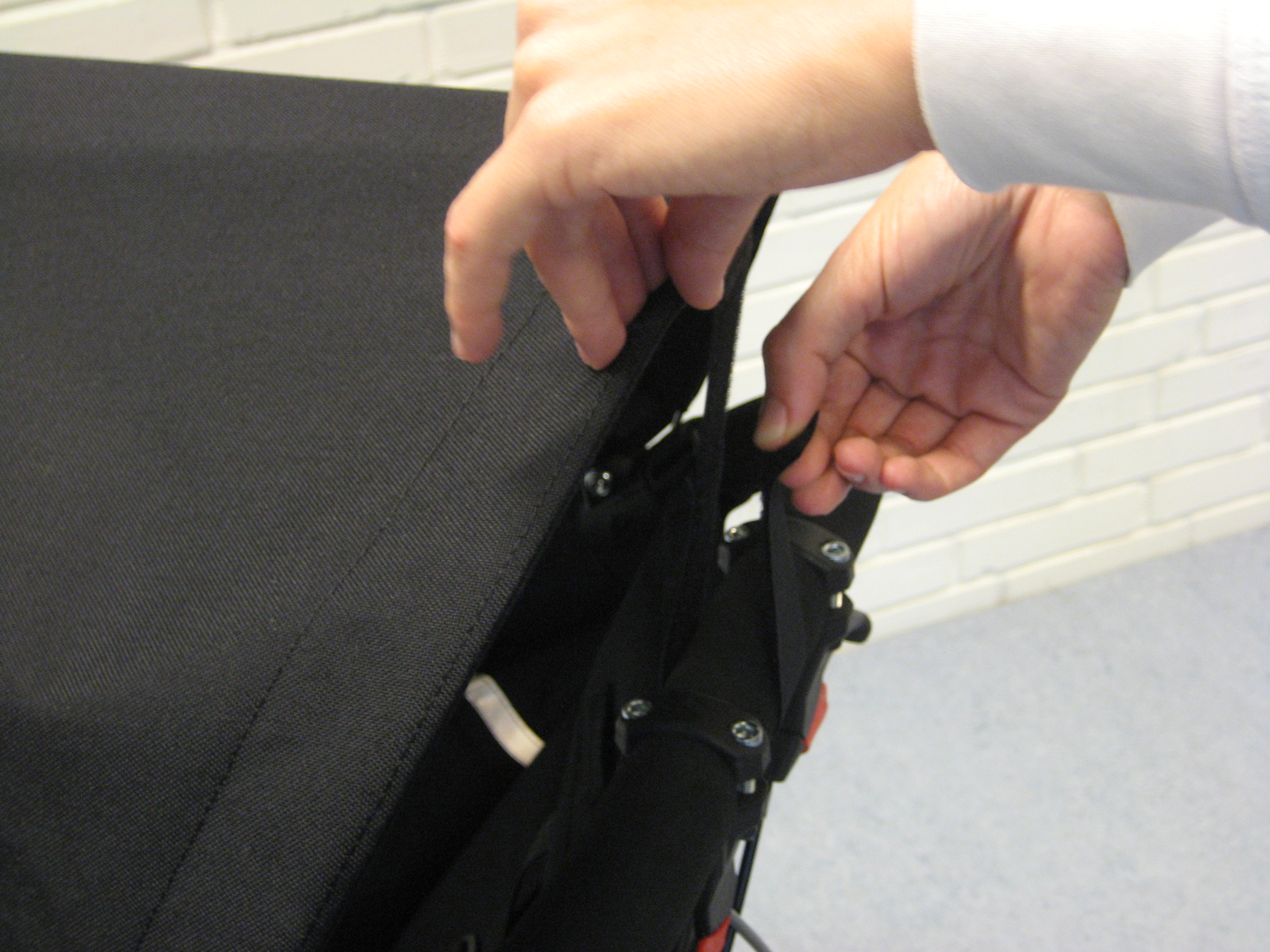

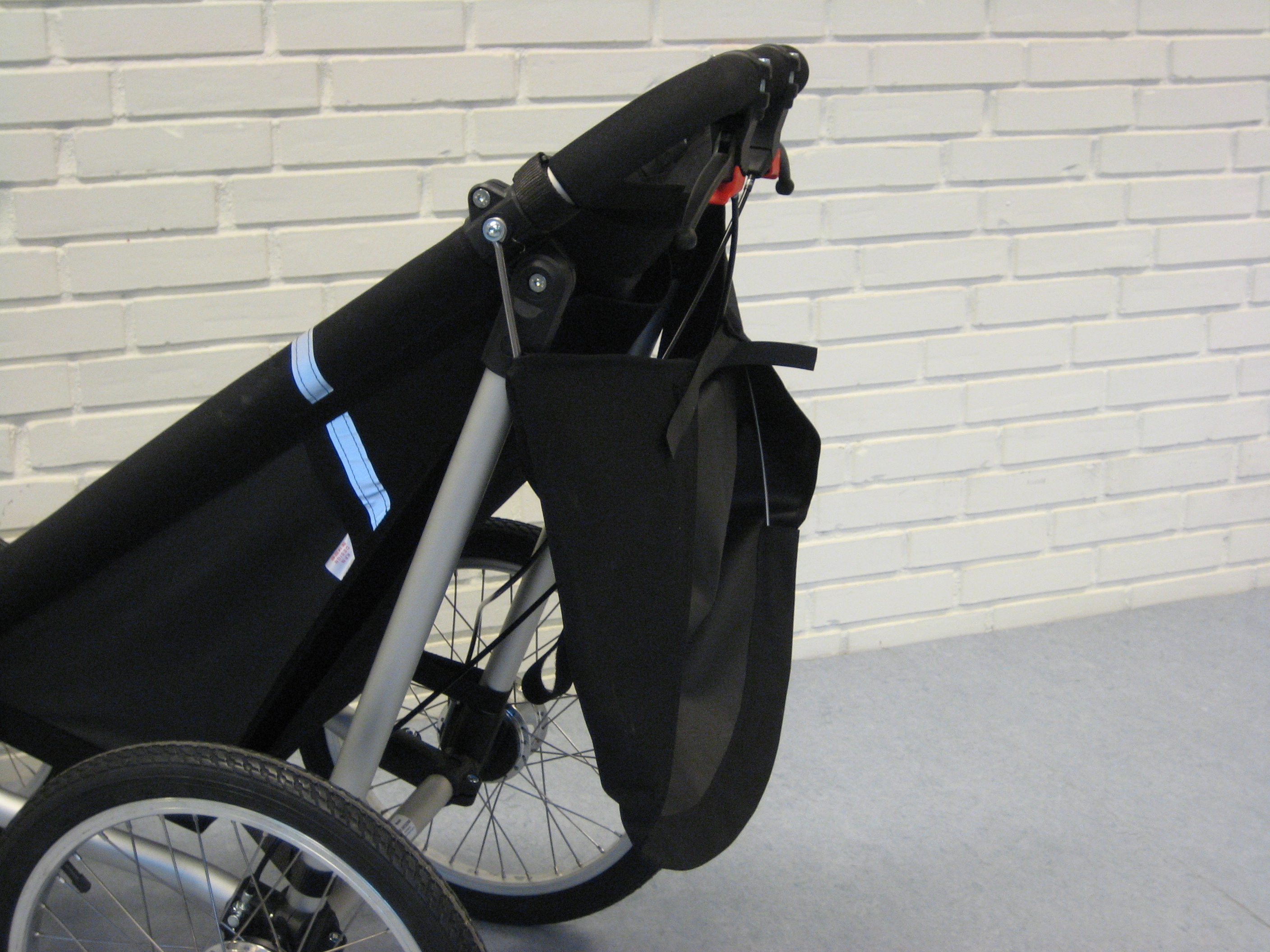

IMG_0310_fmtIMG_0311_fmtIMG_0312_fmtIMG_0309_fmt

ZUBEHÖR

IMG_0309_fmt

1. Verdeck

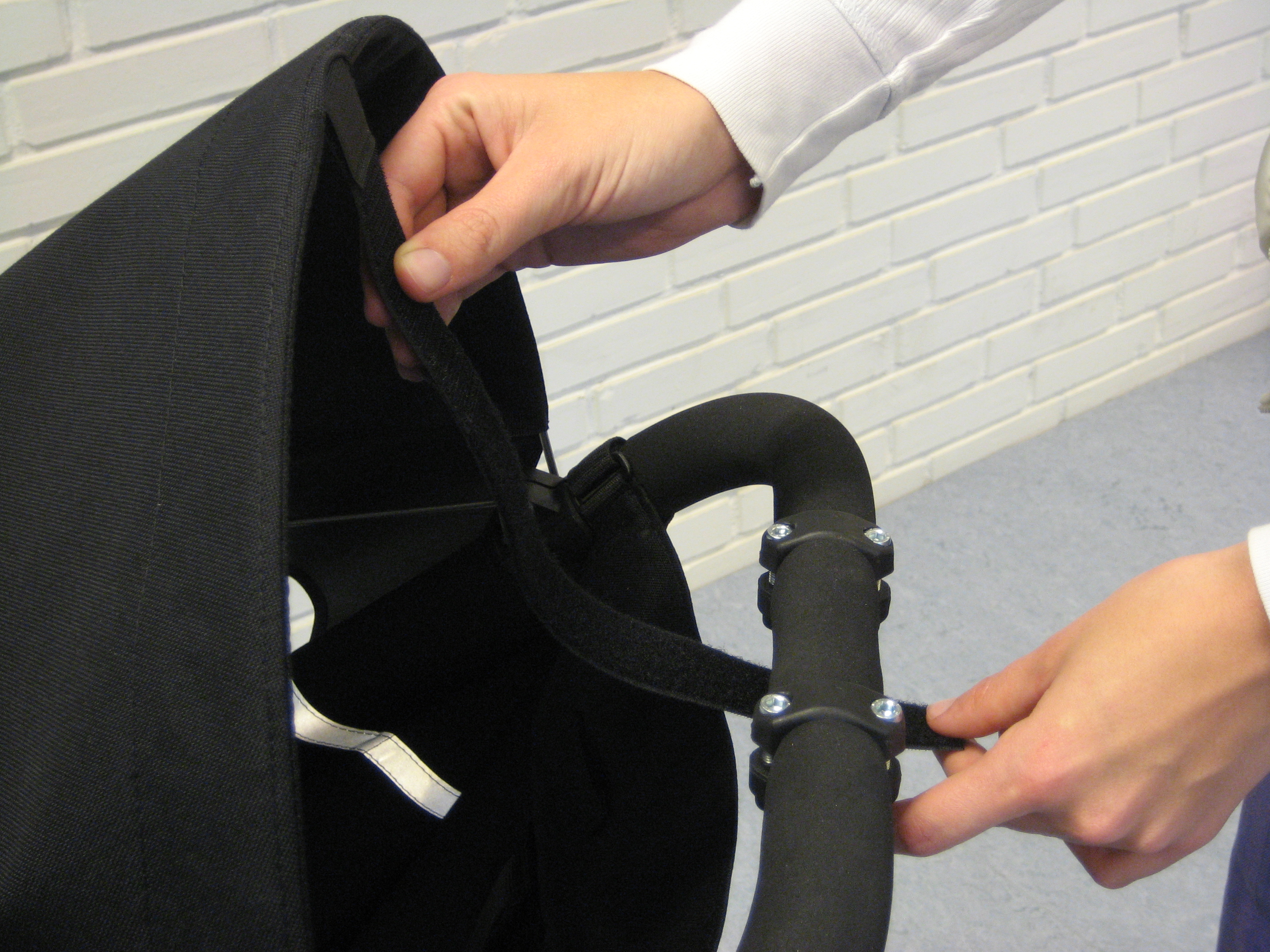

Wenn das Verdeck nicht in Gebrauch ist, kann sie aus dem Weg durch den Strang hinter dem Lenker auf der Rückseite des Sitzes bewegt werden.

Um den Sonnenschutz im Ort, wenn erforderlich, verwenden Sie das Klettband um die Mitte des Lenkers und befestigen Sie den Klettverschluss an den Seiten zu sichern.

2. Regen decken

Die Motorhaube mit dem regen, wenn Abdeckung verwendet wird den Reisenden vor Wind und regen geschützt.

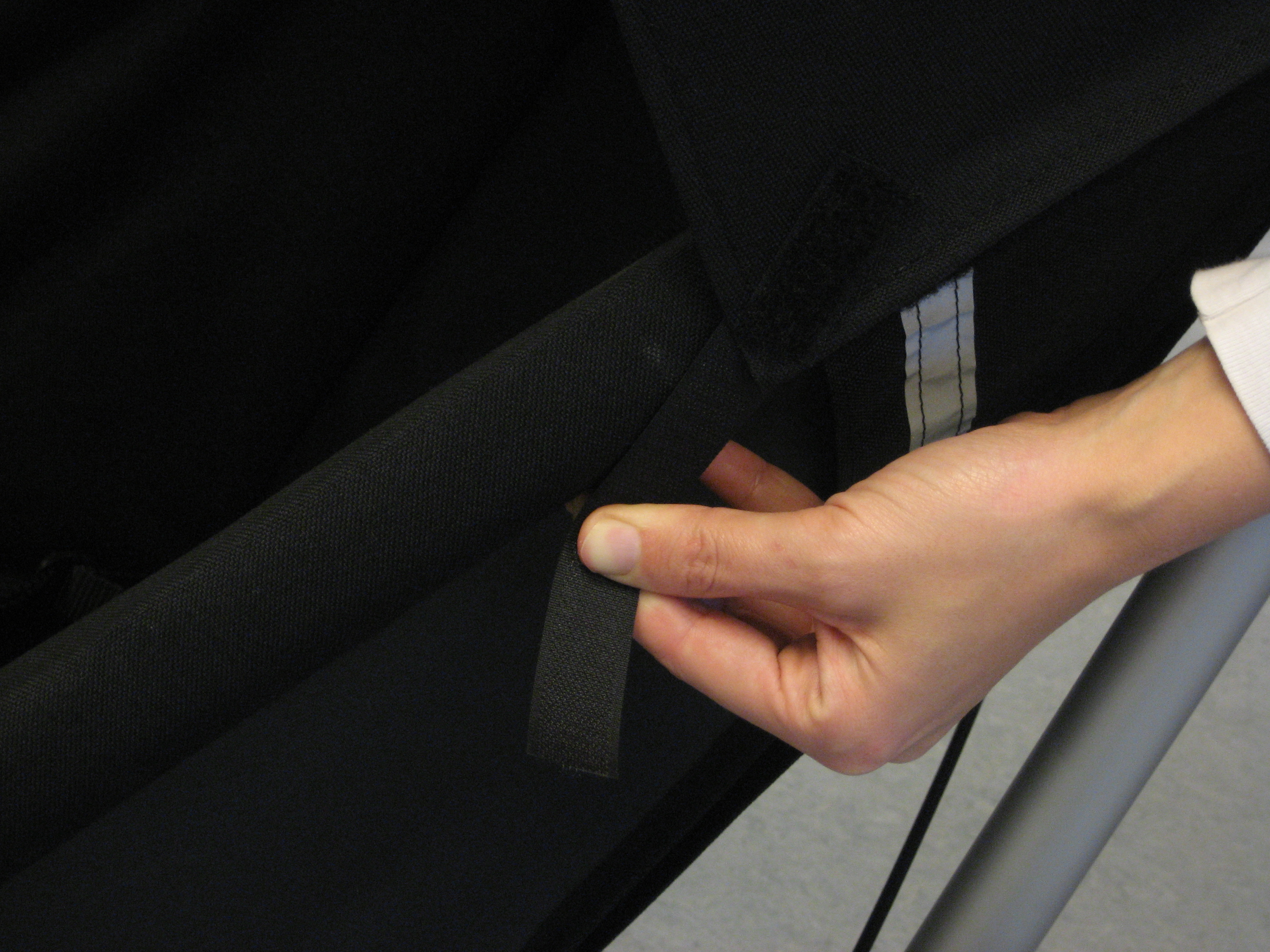

Zur Befestigung der Abdeckung regen, verwenden Sie den Klettverschluss zu befestigen nach beiden Seiten des Wagens.

 IMG_0309_fmt

2. Verstellung der Fußstütze

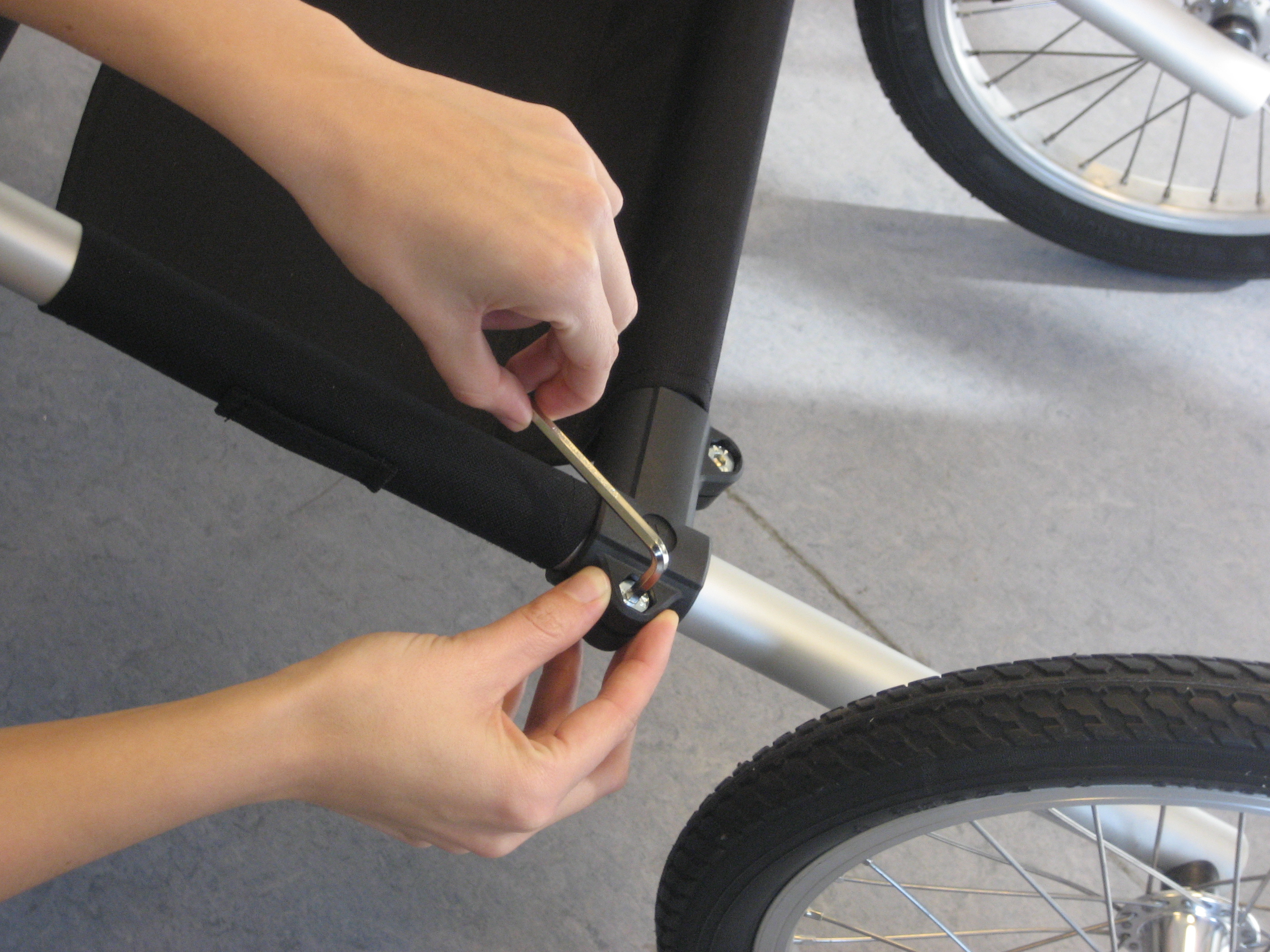

Mit einem Inbusschlüssel lösen Sie die Schrauben auf beiden Seiten der Fußstütze und schieben Sie auf die richtige Position. Ziehen Sie die Schrauben Gewährleistung der Fußstütze Ebene.



KFN ApS - Bondesvadvej - 15 DK - 8300 - Odder - Denmark

+4586142265

www.kfn-aps.dk kfn@kfn-aps.dk

logstol30mm

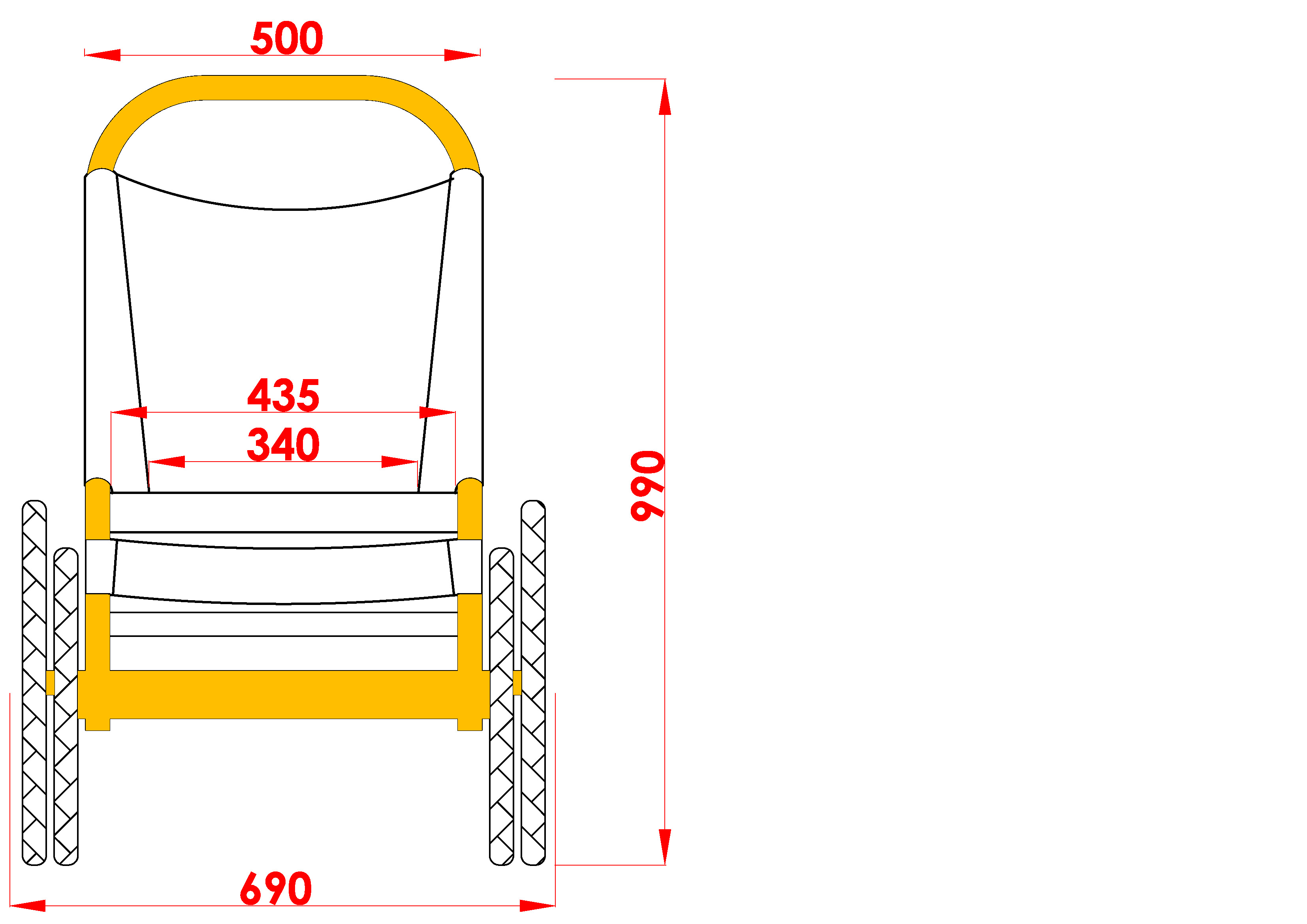

MASSE mm JUNIOR INSERT SENIOR INSERT

Sitztiefe 300 230 450 370

Sitzbreite 390/290 290 435/340 330

Beinauflage Länge 190/300 200/480

Rückenhöhe 630 550 680 600

Winkel der Rückenlehne 82 deg 82 deg

Rehawagen Gewicht 12.5 kgs 13.5 kgs 13 kgs 14 kgs

Rehawagen Kapazität

(Maximale Belastung) 60 kgs 80 kgs

Maximale Breite

(Mit Rädern) 610 690

Griffhöhe 900 990

Länge gefaltet 1250 1500

4Whelerfrontjr-Model_fmt4Whelerfront-Model_fmt

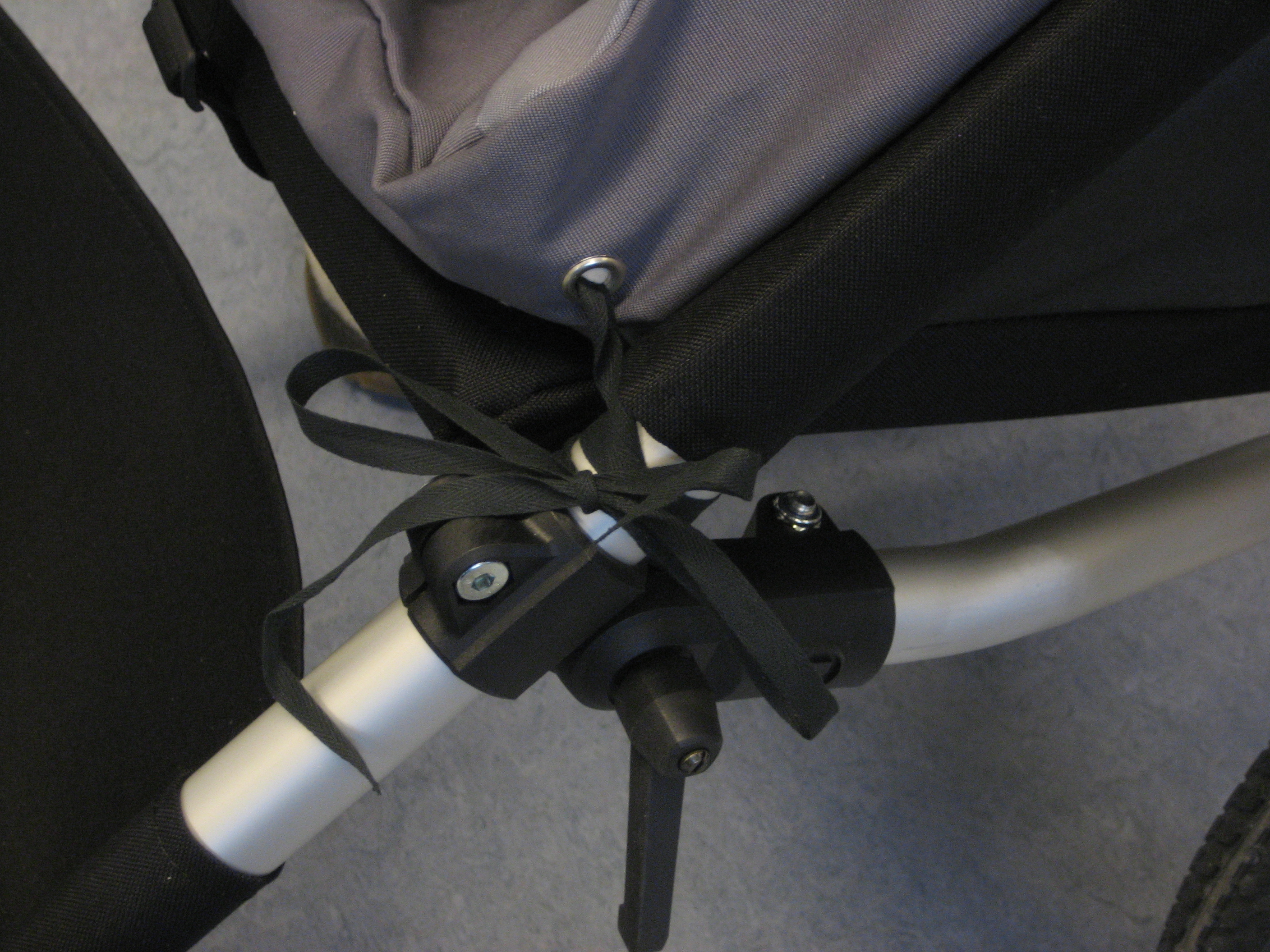

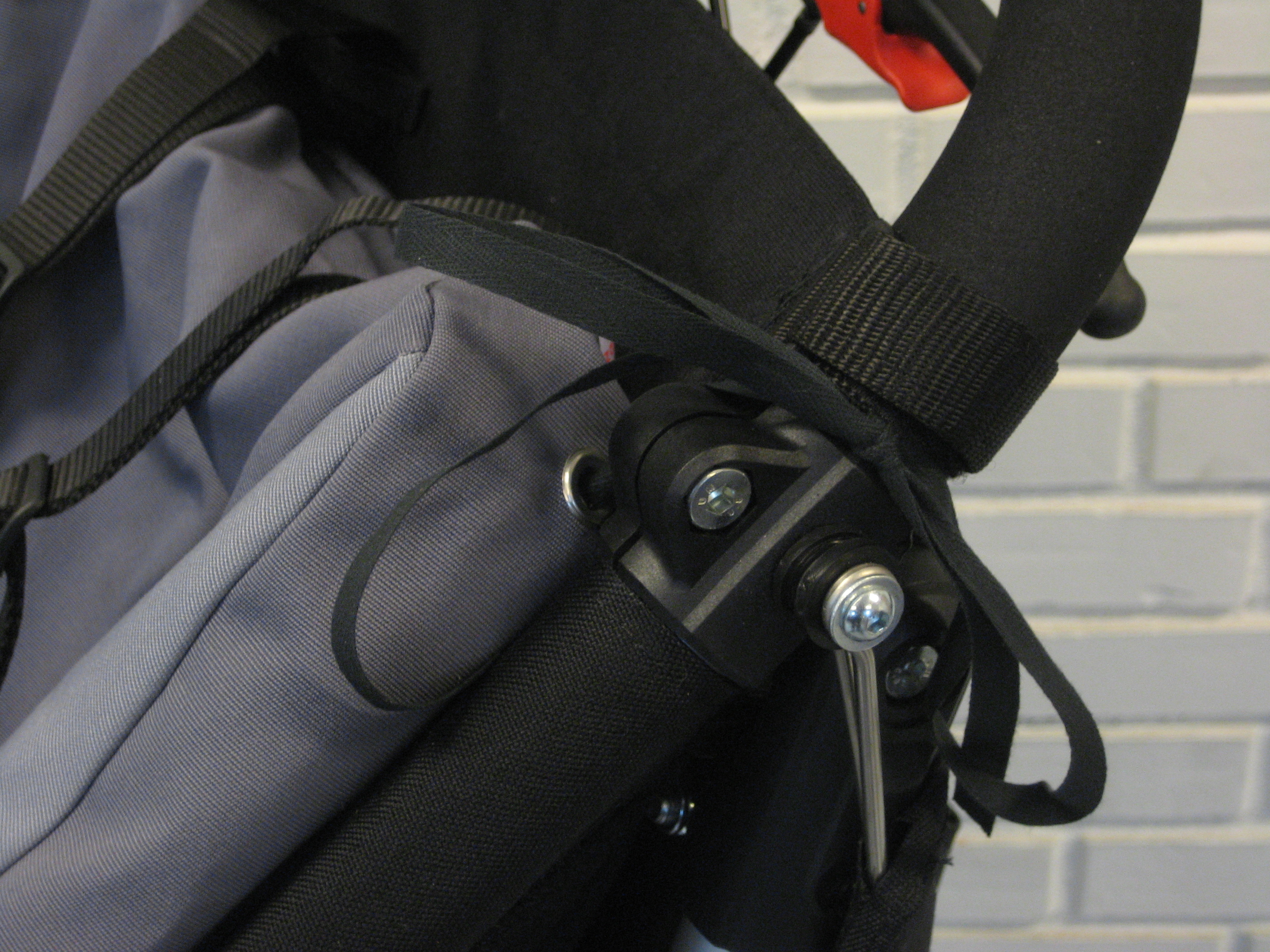

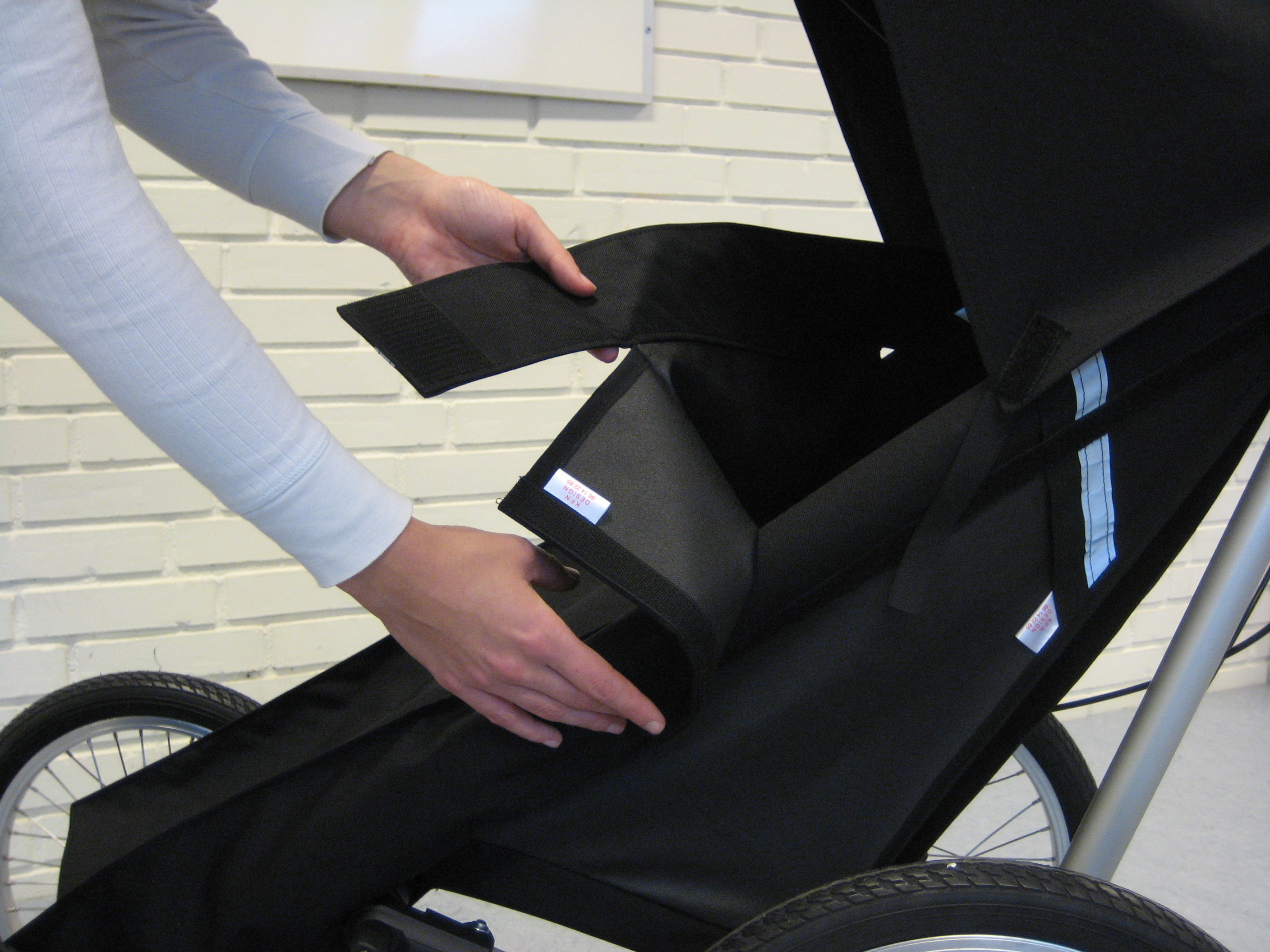

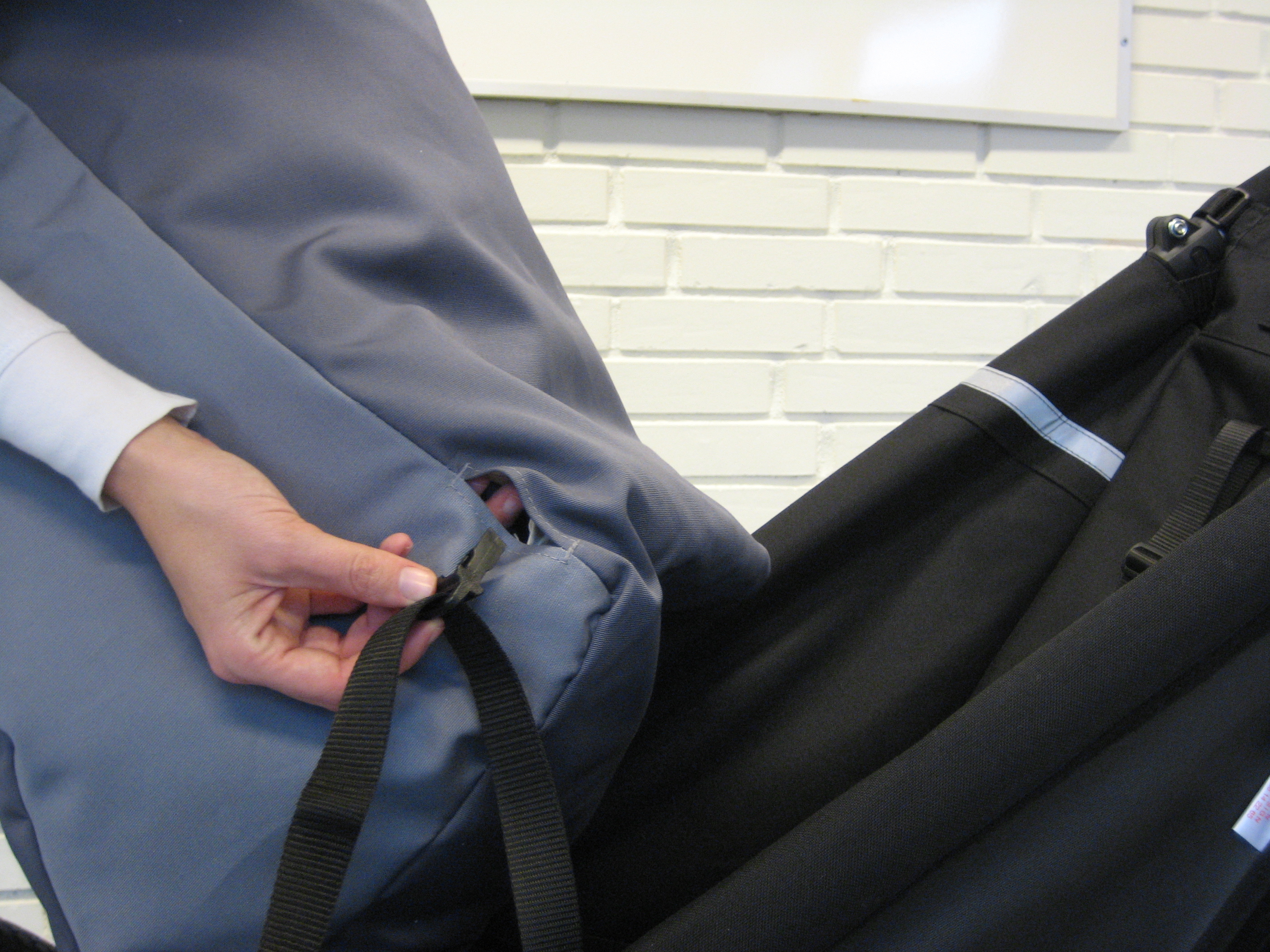

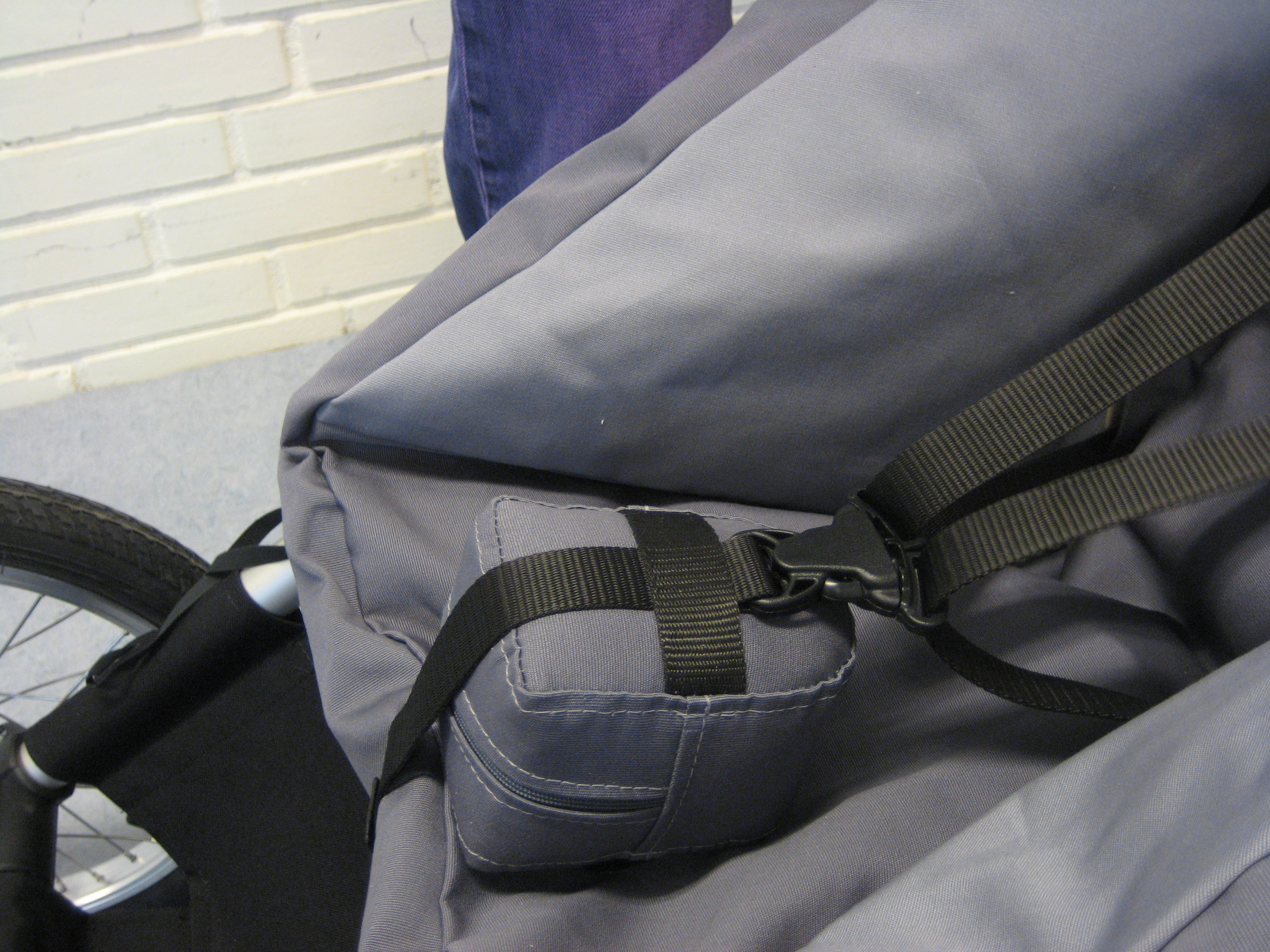

Die vier Fach Seat Insert wird durch Einsetzen der Sicherheitsgurt durch den Sitz befestigt und dann die Befestigung am Kinderwagen über die Bande an der oberen Ecke.

IMG_0314_fmtIMG_0303_fmtIMG_0316_fmtIMG_0319_fmt

Zum Einstellen der Sitzposition und die Unterstützung des Fahrgastes, Füllung der Kissen können entfernt werden, da durch die Reißverschlüsse in den einzelnen Fächern verlangt werden.

Der Deckel des Seat Insert ist Baumwolle und kann zum Waschen abgenommen werden.
